Projeto M-Tech, nasceu do meu ideal em montar uma DTI, (Drum Trigger Interface) uma extensão para kits V-Drums como Roland, Alesis, Ddrum, 2BOX , Pearl Yamaha e outros que possuem uma conexão MIDI IN através de uma conexão MIDI OUT 5Pin.

Após 2 anos de experiência no meu Projeto DIY (construção de uma bateria completa), pensando no alto custo de importação de produtos V-DRUM, optei em criar um módulo de bateria e-drum completo, que fosse independente, sem necessidade do uso de softwares simuladores como Hairless, LoopMID + Arduino. Motivado pelos amigos do Fórum Drum DIY , dei continuidade ao meu protótipo, utilizando a base GPL do microdrum e redesenhando alguns processos para adaptação do software . Convido você a conhecer o M-TECH I/O.

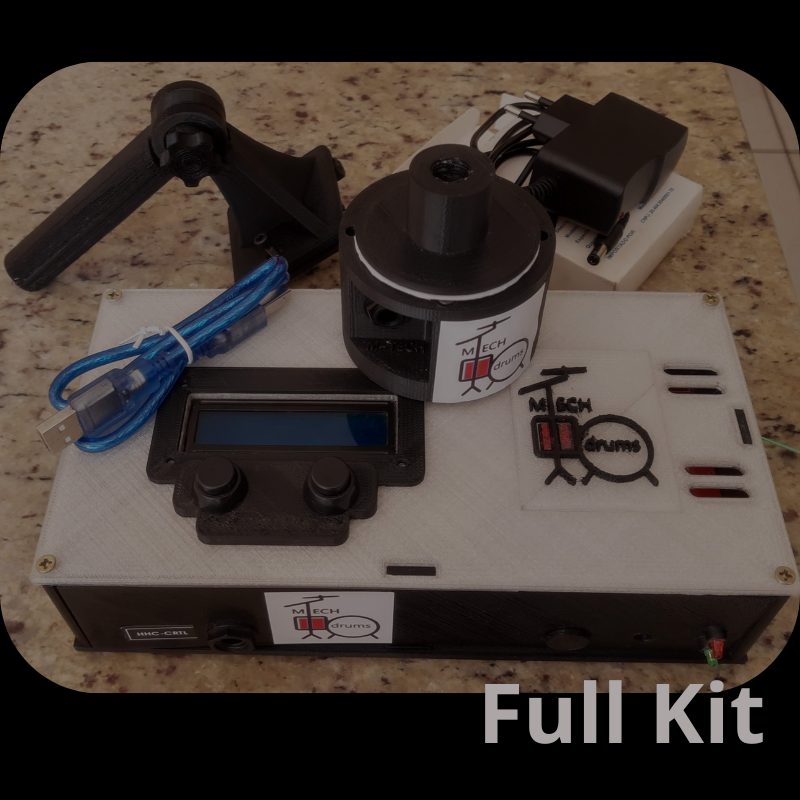

M-Tech Trigger I/O

Solução DTI em bateria eletrônica pra você que quer ter o prazer de tocar usando MIDI Out nos melhores VST do mercado.

Conta com:

Display LCD com Menu Personalizado
Módulo I2C
Placa M-Tech onboard

Hardware:

  • Placa M-Tech onboard
  • Display LCD com MENU e setup totalmente configurável. Nele pode ser definido notas, thersold, mask , dentre outros itens como HHC sensor level, Mapas MIDI dos melhores VST pré-definidos
  • Módulo I2C
    Controlador ATMega2560
    Conectores
    01 Output MIDI Din5 – Plug In Play
    01 Input XLR para 2 Peças de HIDE + Choke Digital Input
    11 nputs J10 sendo 01 HHC, 03 Estéreos, 05 Monos, 02 Crash+ Choke Digital Input
    01 – Entrada HHC customizável nos diagramas
  • Pedais Roland – (Leitura FSR),
  • Alesis, Ddrum, Shelter, outros (Leitura analógica Potenciômetro),
  • Arduino ( Leitura Optica por módulo sensor Infra Vermelho)

Considerações Gerais:
Nota: DTI: Drum Trigger Interface


Produção por Encomendas > Acesse o rodapé do site para contatos ou clique aqui e peça o seu !

e-market

User Guide / Guia do Usuário

HI-HAT Controller

Conheça o HHC da M-Tech.

MH2 – (Optical Infra Red) Este controlador utiliza da tecnologia de Leitura ótica, com sensor infra vermelho , devidamente testado para Open-Source Arduino. Aprimoramos este modelo com novo design mais bonito o quão pode ser visualizado nas imagens a seguir

  • MH2

Vendas: Compre aqui

Minha Loja

Prototipo HHC Este foi o primeiro modelo que desenvolvi e pode ser visto funcionando na série de testes Hi Hat

MH3 – Inovação de mais um modelo HHC disponível e acessível ao mercado brasileiro.

MH3 CONTROLLER FOR E-DRUM HI HAT MACHINE

Hi Hat Series – Demonstração do Projeto MH2

Acessórios

Com a evolução de meus projetos durante 3 anos onde construí muitos protótipos de Kits DIY , percebi que estava buscando ter além de qualidade mais beleza de uma bateria eletrônica Mesh Head atento ao perfil do mercado . então fui buscar nos estudos de desenho técnico e 4 setor conhecimento para projetar diversos itens que apresento a você:

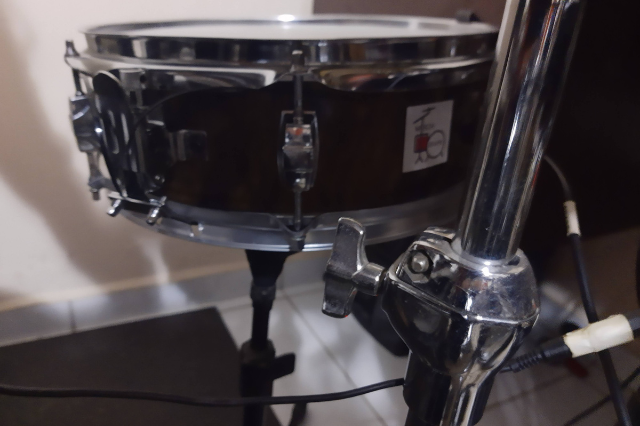

PAD MT8 – Um pad estiloso com aro Die Cast tendo as versões aro de Metal e Aro PETG ambos com design convidativo

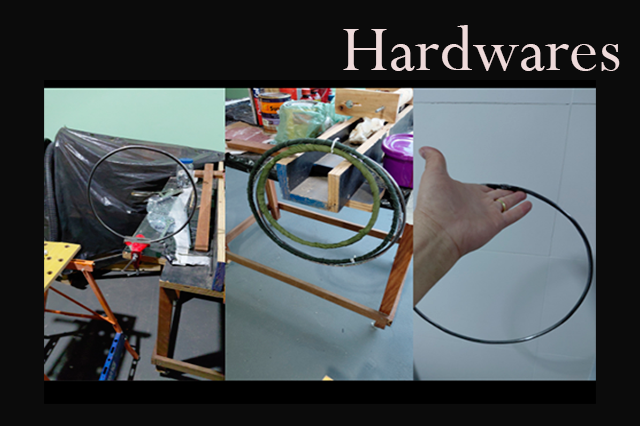

Prototipando…

Criamos nossos produtos a partir de projeto de desenvolvimento , com desenho, prototipagem, processo técnico seguido de testes.

Primeiro teste de sensibilidade do protótipo MH2
